バイクのサビとりの方法は？適切な対処方法やサビの発生メカニズムについて解説！

バイクを購入して１～２年ほど経過すると、気になり始めるのが各部に発生するサビです。
特に屋外保管や雨天走行が多い場合、気付かないうちにボルトやメッキ部、フレームの一部にサビが浮き始めます。

しかし、「どこから手を付ければよいのか分からない」「道具や方法が分からない」という理由で放置してしまうケースも少なくありません。

サビは見た目の問題にとどまらず、進行すると大きなトラブルの原因になります。

本記事では、サビの発生メカニズムから実際の除去方法や注意点を紹介し、初心者でもできる早期対処の方法を解説します。

塗装やメッキで表面処理してもサビが発生する理由

金属にとって悩みのタネであり宿敵でもあるサビ。
絶版車や旧車はもちろん、扱い方や保管条件によっては新車でも１年ほどでサビが発生することも珍しくありません。

金属のサビ＝腐食は、空気中に無尽蔵に存在する酸素と水分が接触することで起こる酸化反応です。

バイクに付着する水分というと雨天走行でバシャバシャ降りかかるものを想像しがちですが、晴天時であっても空気中には水蒸気として水分が存在し、その影響でサビが発生することもあります。

サビの原因を分類すると以下のようになります。

• 水分（雨天走行、洗車後の水滴、湿気）
• 酸素
• 電解質（汚れや塩分）

このため密閉容器にバイクを閉じ込めて酸素を抜いてしまわない限り、どのような条件であっても「バイクは錆びる」可能性があるということです。

このうち、特に注意が必要なのが電解質、中でも塩分です。
潮風が当たる海沿いの地域や冬季の路面凍結防止剤は、サビの進行速度を促進する要因となります。

塗装やメッキなどの表面処理は部品の美観を高めるだけでなく、金属素材（特に鉄部品）をサビから守る防錆目的で採用されています。

とはいえ塗膜やメッキ層には、目に見えないような微細な孔やクラックが存在します。
ここから水分や酸素が侵入することで塗膜やメッキの下で腐食が進行します。

つまり金属のサビは、酸素・水・電解質が関与する電気化学反応であり、完全に防ぐことはきわめて困難です。
塗装やメッキも「反応速度を遅らせる」手段に過ぎません。

しかし雨天走行後や塩分付着後の洗車や、ワックス掛けやコーティングで塗装やメッキ表面を保護して水分を遠ざけることで、無対策なら１年で発生し始めるサビを３年、５年と遠ざけることもできるので、諦めることなく対策することが重要です。

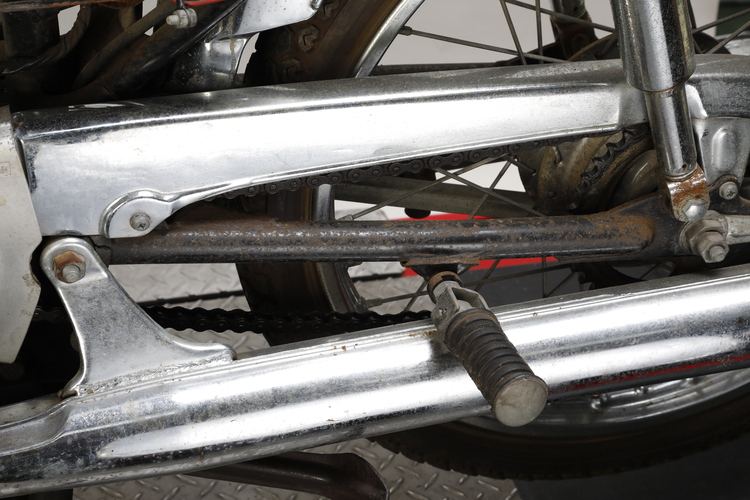

車体下部や洗車で見逃しやすい場所ほどサビが発生しやすい

酸素と水分がある限り金属部品のサビは避けられません。
なかでもバイクにはサビが発生しやすいポイントがいくつか存在します。

ビギナーが優先的にチェックすべき部分は以下の通りです。

• ボルト・ナット類
• ドライブチェーン・スプロケット
• フロントフォークのインナーチューブ（点サビ）

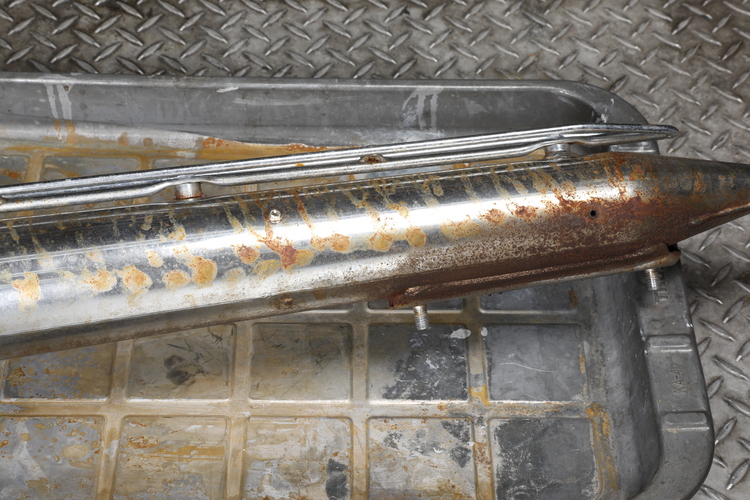

• マフラー（特にスチール製）
• フレームの溶接部や裏側

これらのパーツに共通するのは「水が溜まりやすい」「塗装が弱い」「金属が露出している」ことです。
特にボルト類のユニクロメッキやクロームメッキは被膜がとても薄く水分が浸入しやすく、着脱する際にメガネレンチやソケットレンチが接触する部分からサビが進行しやすいのが特徴です。

見落としがちなのがフレームの裏側やカウル内部です。
外から見えないため放置されやすく、気付いたときには進行しているケースもあります。

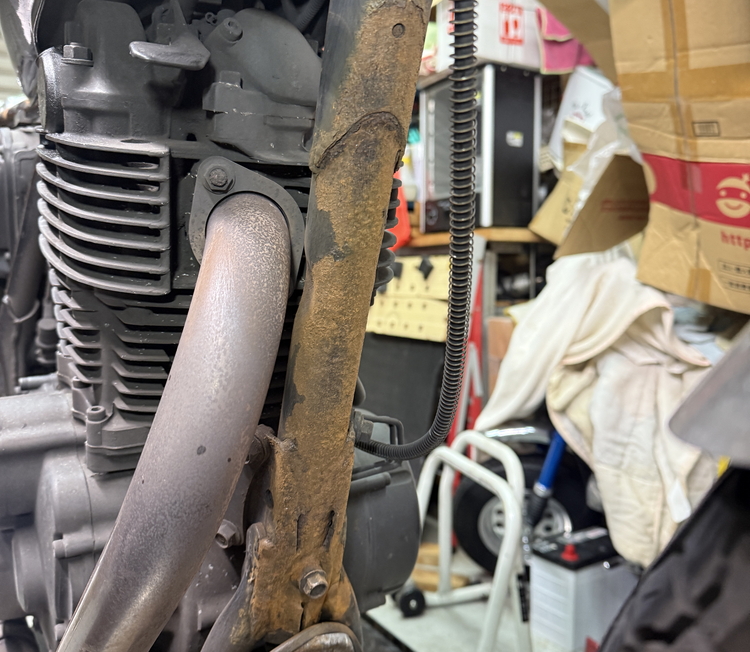

フレームの場合、タイヤが跳ね上げた飛び石で塗膜が傷ついたり割れて剥がれることもあり、そこから水分が浸入するとサビが発生します。

洗車後にガソリンタンクやカウルなどの外装部品に付着した水分は小まめに拭き取っても、エンジン下部やカウル内部は手抜きになりがちですが、フレーム下部やスイングアーム取付部分など、目や手が届きづらい部分に残った水分や水滴こそ、念入りに拭き取ることを心がけましょう。

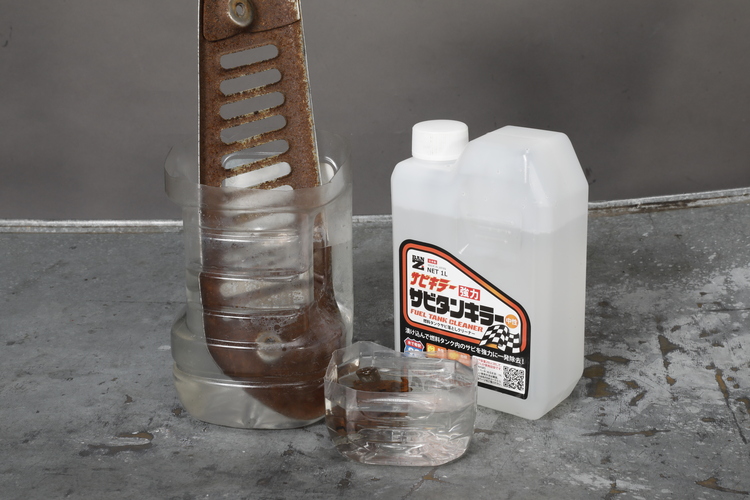

また新車から１、２年程度で発生することは稀ですが、10年以上経過した中古車を購入した際はガソリンタンク内のサビにも注意が必要です。
タンクキャップがタンク上面とツライチになったエアプレーンタイプの場合、給油口の周辺に流れ込んだ雨水をタンク外部に排出するブリーザーパイプがあります。

何らかの理由でこのパイプが詰まると、タンクキャップを開けるたびに給油口周辺に残った水がガソリンタンクに流れ込み、タンク内に溜まってサビの原因になります。
また、空気中の湿気がタンク内面に付着してサビがが発生する場合もあります。

サビの放置は百害あって一利なし

金属サビの始まりはごく小さなレベルで始まります。
塗装やメッキにサビが発生する理由でも説明したとおり、目に見えないような小さなクラックなどから浸入した水分が起点になるからです。

そのため軽度のサビであれば見た目の問題にとどまりますが、放置すると確実に悪化します。
木造家屋のシロアリ被害が目に見えない柱の内部から進行するのと同じで、サビの被害も塗装やメッキの奥で進行、拡大していくのです。

小さなサビを放置することで、次のような症状を引き起こします。

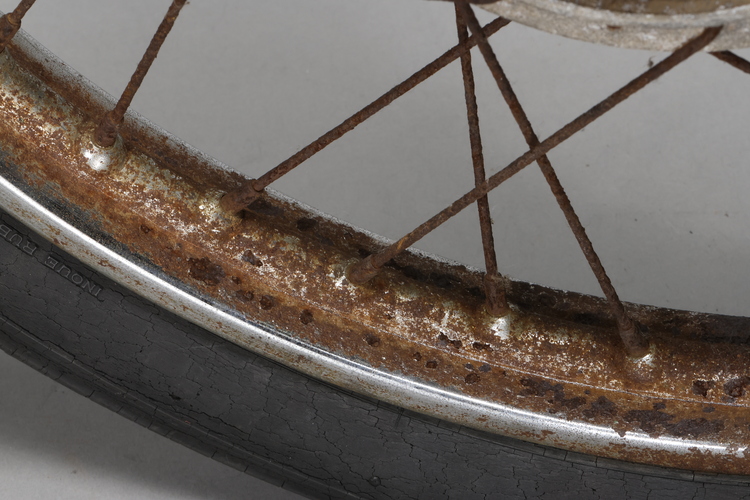

サビ面積の拡大

バイク用の鉄部品で表面処理を行っていないものは皆無です。

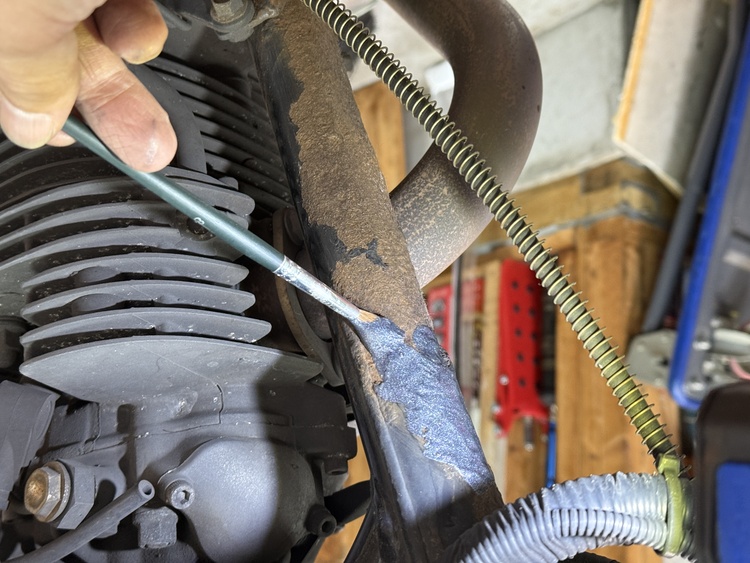

カサブタ状に盛り上がった塗装やクロームメッキの表面をマイナスドライバーで軽く突いたら、周辺一帯の塗膜やメッキ被膜がボロッと剥がれてしまったというのが典型的な進行パターンです。

樹脂である塗膜や腐食に強いメッキ被膜はそれ自体が錆びることはありませんが、塗膜やメッキ被膜の裏側に水分が回り込んでしまうとサビを止めることができません。

素材強度の低下

鉄部品のサビは表面だけで留まりません。
水分と反応して錆びた部分は赤サビとなって剥がれて、剥がれた後に露出した部分が再び水分と反応します。

この反応を繰り返すことで金属の体積や断面積も徐々に減少していきます。

鉄フレームのバイクの場合、製造工程上で必要なパイプの穴から浸入した水分によって内部からサビが進行することもあります。
パイプ同士やステー取付部分は製造時の溶接加工で高温が加わることで腐食しやすくなるため、サビもこれらの場所から発生する例が多く、構造部分の強度が低下することで安全性に影響を与えることもあります。

固着しやすくなる

部品同士を固定するボルトやナットがサビによって固着すると、取り外しが困難になります。
雄ネジと雌ネジの隙間に浸入した水分によって錆びたネジ山は元々のサイズより太くなり、サビによる抵抗（フリクション）も加わることで通常の緩めトルクでは外れないことも多いです。

浸透性の高い潤滑スプレーを吹き付けて緩む場合もありますが、完全に一体化してしまった場合、ボルト自体が折れてしまうこともあります。

機能性が悪化する

固着の派生症状の一種ですが、ドライブチェーンが錆びるとリンクやローラーの動きが悪くなり異音やフリクションロス増大の原因となります。
状況がさらに悪化するとチェーンの破断につながることもあります。

サビ取り後の処理を考慮した道具を選択しよう

塗装部品やメッキ部品のサビは、表面に現れた段階で既にそれなりに進行していることは、これまで説明したとおりです。
そのため根本的なサビ退治は、塗装やメッキを剥離して下地を露出させて、鉄素材に巣くったサビを除去してから再塗装や再メッキを行うのがベストです。

裏を返すと、塗装やメッキ表面の赤サビや点サビを除去しても、塗膜やメッキの奥でサビが進んでいれば、進行を完全に止められないかもしれません。

ただ、すべてのサビに対して再塗装や再メッキを行うのは理想ではありますが現実的ではないので、部分的なサビ取りで対応するのが一般的でしょう。

DIYでサビ取りをする際は、サビ取り後に行う処理に応じて道具を用意します。
塗装部分のサビとメッキのサビで作業手順が異なりますが、基本的な装備は以下の通りです。

• ワイヤーブラシ（真鍮・スチール）
• 耐水ペーパー（#400〜#1000程度）
• サビ取りケミカル
• 潤滑防錆剤
• ウエス（布）
• ゴム手袋

ワイヤーブラシや耐水ペーパーはサビを物理的に擦り落とすのに手っ取り早い道具です。
真鍮ブラシはスチールブラシより柔らかいので相手を傷つけにくいのが特徴です。

しかしどちらもサビ部分からつながった塗装面にも傷を付けてしまうため、塗装部分の後処理（タッチアップや部分塗装）が必要です。
またメッキ被膜をワイヤーブラシで擦ると、表面に細かな傷が付いて光沢が鈍くなることもあるので注意が必要です。

サビ取りケミカルにはサビの性質を変化させるサビ転換剤や、クリーム状のコンパウンドで研磨するタイプがあり、ワイヤーブラシと違ってサビ部分だけに作用します。
またサビ転換剤の場合、転換剤成分が付着した部分のサビはそれ以上進行しないのも利点となります。

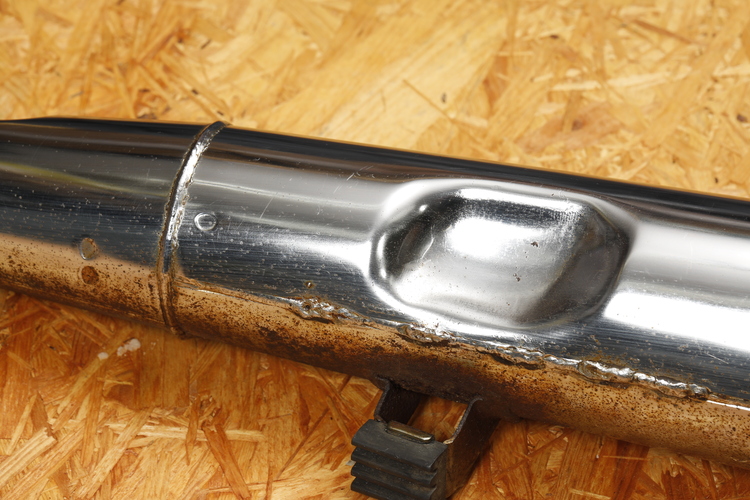

クロームメッキのサビは、メッキ被膜にサビが現れた時点で被膜の一部が剥離してしまう（メッキの裏でサビが成長して被膜を突き破って表面に現れる）ため、サビ転換剤を反応させてもクレーター状の痕跡が消えることはありません。

そのためメッキのサビ取り後は、防錆目的で潤滑剤やシリコンスプレーを吹き付けておくことをお勧めします。

サビ取り手順の一例

サビ取り作業は部品の種類や表面処理の違い、使用する道具やケミカルの違いによって異なるので、ここではいくつかの例を紹介します。

塗装部品の再塗装１

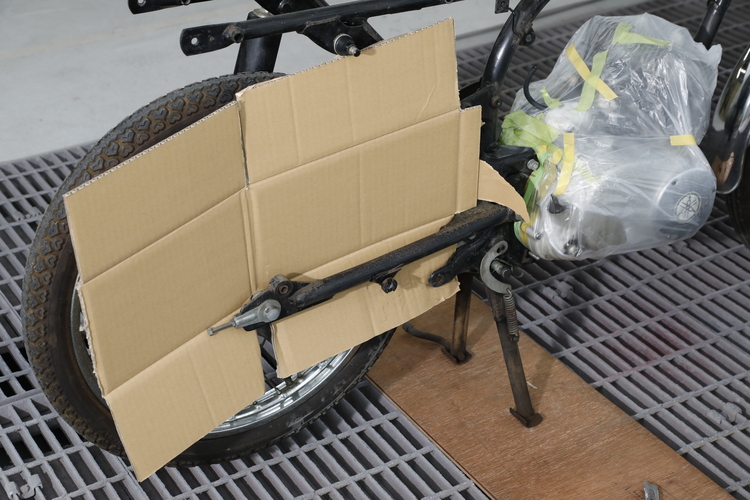

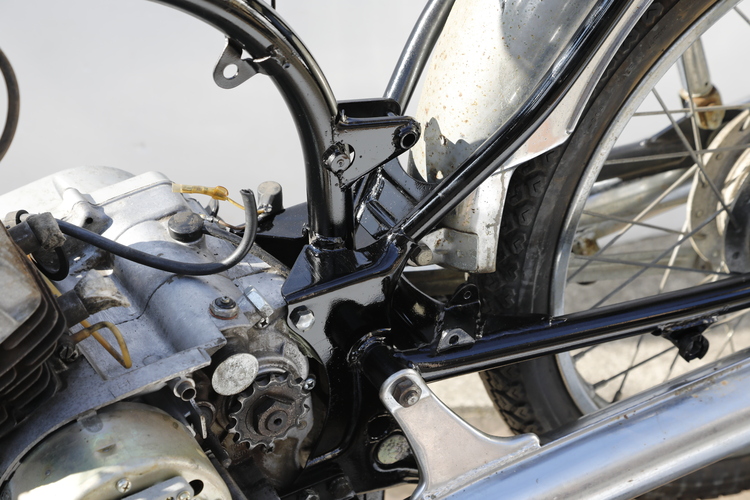

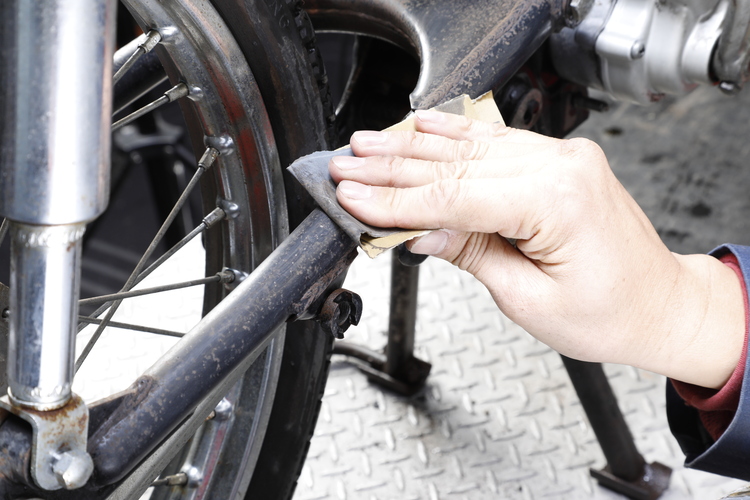

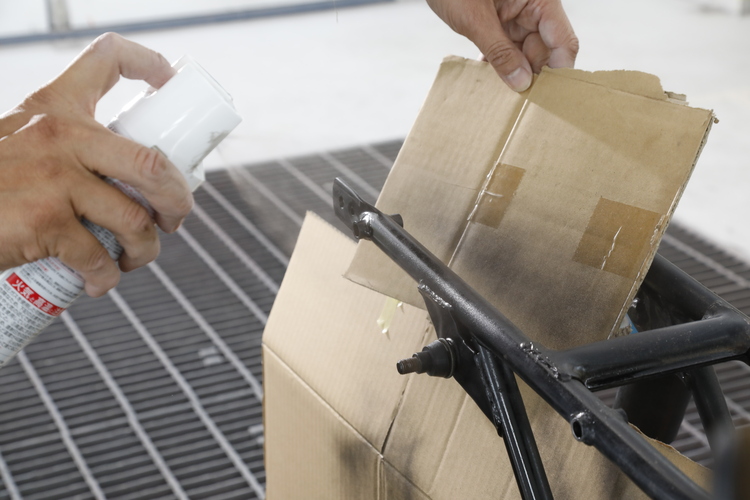

フレームやスイングアームなど単色で塗装された部品の場合、目立つサビをサンドペーパーで擦ってから缶スプレーでペイントするだけで見た目がグッと改善します。
ただし、錆びた塗装面をすべて剥離せず上から塗装することで、古い塗装の下に潜んでいるサビが後々になって表面に出てくるリスクがあります。

塗装部品の再塗装２

錆びた部品を再塗装する際は、塗装前にサビを除去するのが大前提です。
サビの上から直接塗るケミカルとしてはサビ添加剤がポピュラーですが、BAN-ZIというメーカーのサビキラーPROは、サビ転換剤と塗料の特性を作り込むことで、サビの上から直接塗れる塗料という特徴を持っています。

またサビキラーPROは水性でハケ塗りできるため、塗装初心者でも手軽に扱える利点もあります。
ただしカラーバリエーションはシルバーとガンブラックの２色なので、サビ取り部分の元の色と合うか否かを考慮する必要があります。

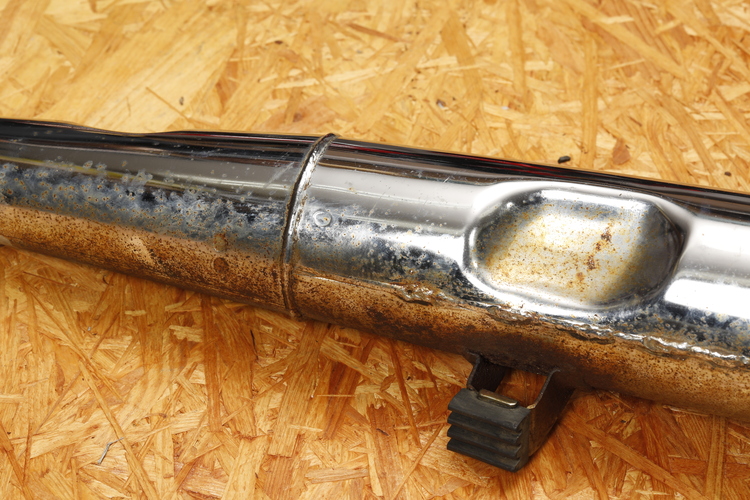

クロームメッキ部品のサビ取り１

NAKARAIのサビトリキングは、クロームメッキのサビ取り専用ケミカルです。
クロームメッキの表面は塗装に比べて硬い金属製のクロム被膜ですが、硬いため一度傷つけると研磨できないという弱点もあります。

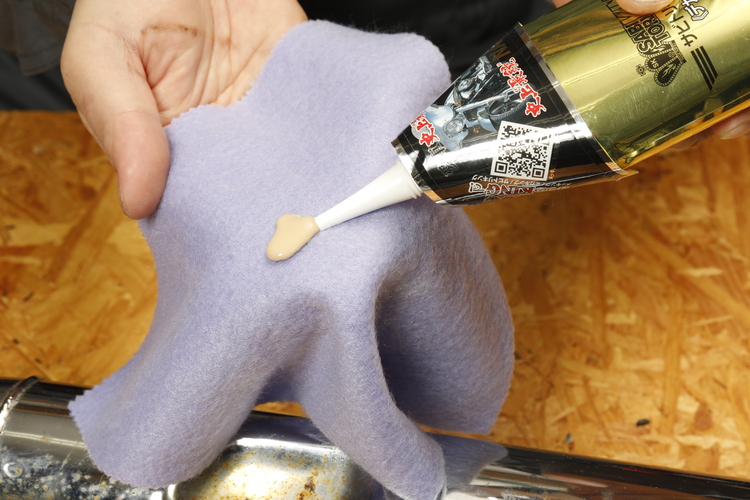

サビトリキングはペースト状の研磨剤ですが、メッキ被膜の硬度に合わせて開発することで磨き傷の発生を抑えながら、サビを溶解する成分を含有することでメッキ被膜の奥のサビにも反応するのが特長です。

ただしサビ取り後は別途防錆処理が必要です。

クロームメッキ部品のサビ取り２

クロームメッキ表面を擦らずにサビを取るのに有効なのが、チオグリコール酸塩の還元力を利用してサビを還元するケミカルです。

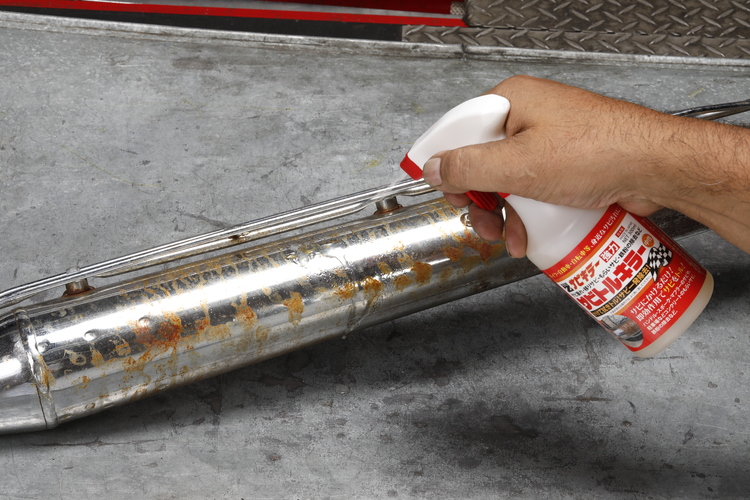

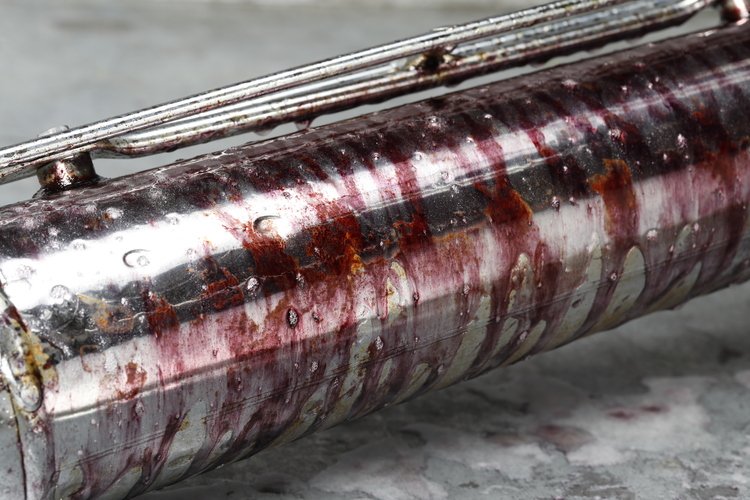

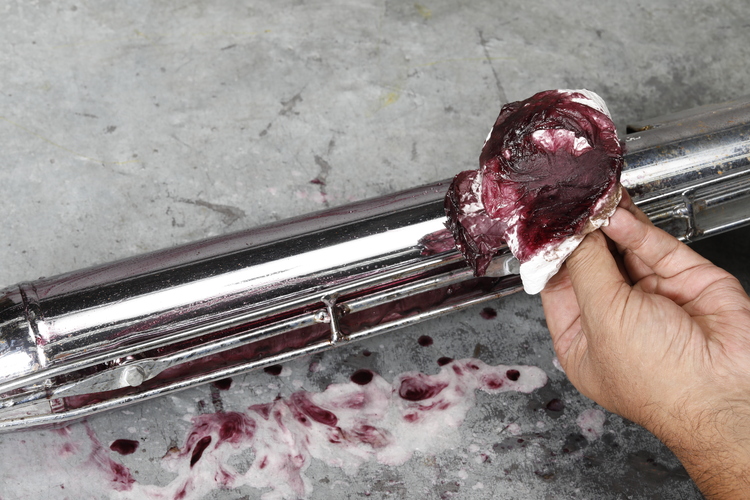

BAN-ZIのサビトルキラーを点サビが生じたクロームメッキ部品にスプレーすると、サビと反応した部分が数十秒で赤紫色に変色してサビを溶解。

この成分は水洗いするだけで落ちるので、硬いブラシによる磨き傷の心配もありません。

サビを落としは「やり過ぎ」に注意

一口に「サビ取り」といっても、サビが発生した場所や状態、対処の方法によって最適な手順は異なります。
バイクを分解して、剥離剤やサンドブラストで古い塗料やメッキを剥がして再塗装や再メッキを行わない以上、ある程度で折り合いをつけることも必要です。

特に注意したいのは以下のポイントです。

力任せに行わない

スチールブラシに比べて柔らかい真鍮ブラシであっても、力を入れてクロームメッキ表面を擦れば傷がつきます。
フレームやスイングアームを缶スプレーで補修する際も、目の粗いサンドブラストで擦ると深い傷が付き、スプレーで段差を埋めるのに手間が掛かります。

このように直したい気持ちが先走ってやり過ぎると、かえって上手くいかないのがサビ取りです。
DIYでできる範囲には限界があることを理解した上で、力任せに作業しないよう心がけましょう。

塗料やケミカルを使用する際は素材との適合を確認する

古い塗膜が残った状態で部分塗装を行う際に、塗料に含まれる溶剤の種類や相性によって、塗装不良につながることがあります。
一般的にラッカースプレーの溶剤はウレタン塗料の溶剤より強度が高いため、ウレタンの上からラッカースプレーを重ねるとウレタンの塗膜が変質して縮れる場合があります。

またサビ転換剤を使用する際は、別の塗料を重ね塗りできるかどうかの確認が重要です。
先に紹介したサビキラーPROはサビ転換剤と塗料の機能が一体化した製品ですが、転換剤の中には重ね塗りができないタイプもあります。

サビがひどい場合は深追いしない

初期の点サビ程度であればDIYでも想像以上の仕上がりになることもありますが、塗膜やメッキが広範囲に渡って剥がれてしまった場合や、ドライバーなどで突くとミルフィーユのように破片がパラパラと落ちるようなサビの場合、DIY修理は止めてプロに意見を求めるべきです。

サビ落としよりサビを防ぐ日常の手入れを心がけよう

たとえガレージ内での保管であっても、空気と水分がある以上サビが発生するリスクをゼロにはできません。
その点では避けられない現象ですが、正しい知識と手順を理解すればDIYでも十分に対処可能です。

カギを握るのは早期発見・早期対応と適切な道具選びであり、さらに重要なのはサビの発生要因を潰していくことです。

雨天走行後にウエスやクロスで水分を拭き取ったり、車体に付着した泥汚れや塩分、融雪剤は水道水でしっかり洗い流し、ガソリンタンクやカウルだけでなくフレームやスイングアームなど車体下部もワックス掛けやコーティングを行うことで、防錆効果は格段にアップします。

サビの種類と対処方法はまちまちで一概に言えないのは先に説明した通りです。
しかし被害が軽度であれば容易に対処でき仕上がりも良くなるのは確かです。

まずは錆びさせないことを目標として、サビを発見した場合も目に見える軽度のサビから着手し、経験を積みながら対応範囲を広げていくことが、初心者にとって現実的で確実なサビ退治と言って良いでしょう。
