バイクのレギュレータとは？役割や故障症状を初心者向けに解説！

バイクには、目立たないけれど走行に欠かせないパーツがたくさん使われています。
そのひとつがレギュレータです。

レギュレータは、バイクの電気を安定させるための重要なパーツです。
故障するとバッテリーが上がりやすくなったり、ライトが不安定になったり、場合によっては走行中のトラブルにつながることもあります。

重要な役割を果たしているのですが、奥まった場所に取り付けられているので目にする機会があまりなく、初心者にとっては役割が分かりにくいパーツかもしれません。

今回は、バイクのレギュレータがどのような役割をしているのか、故障するとどんな症状が出るのかなど、初心者にも分かりやすく解説していきます。

レギュレータとは？

レギュレータの役目は「電気の量を安定させる」ことです。
バイクはエンジンがかかっている間、発電機によって電気を作っています。
作られた電気はライトやメーター、ウインカー、燃料噴射装置、点火装置、バッテリーの充電などに使われます。

しかし、発電機が作る電気はそのままではバイクの電装品に使いにくい状態です。
そこでレギュレータが発電された電気をバイクが使いやすいように整えているのです。

レギュレータとレクチファイアの違い

レギュレータを理解するには、レクチファイアという部品の役割も知っておく必要があります。

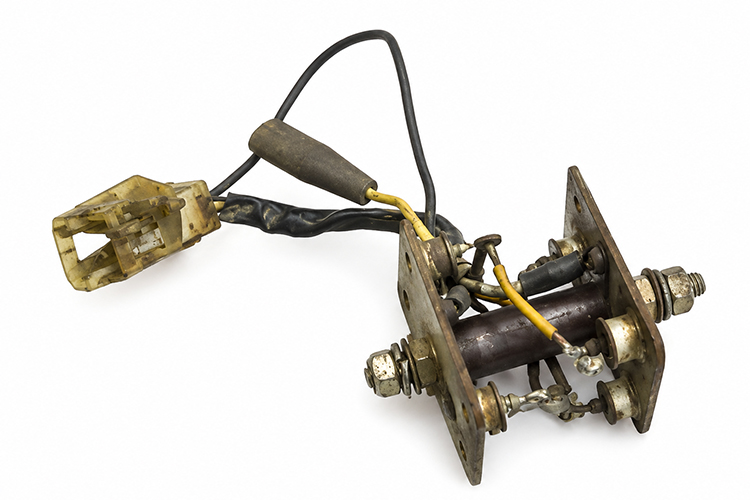

写真はカワサキZ1のレクチファイアです。
レクチファイアは、交流の電気を直流の電気に変える役割を持つ部品です。
一方、レギュレータは電圧を適切な範囲に抑える役割を持っています。

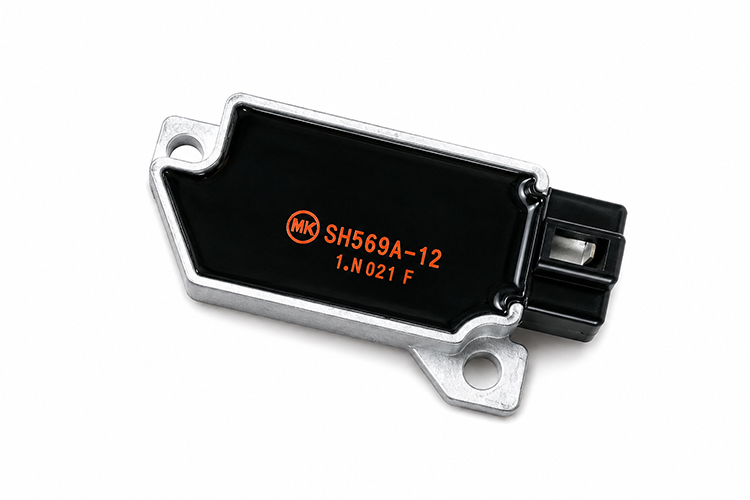

古いバイクではこの2つが別々になっていましたが、現代の多くのバイクでは、ひとつの部品にまとめられています。
そのため、正確に言うとレギュレータ・レクチファイアという名称になるのですが、レギュレータと呼ばれることが多いので、今回の記事でも基本的にレギュレータ・レクチファイアをレギュレータと呼ぶことにします。

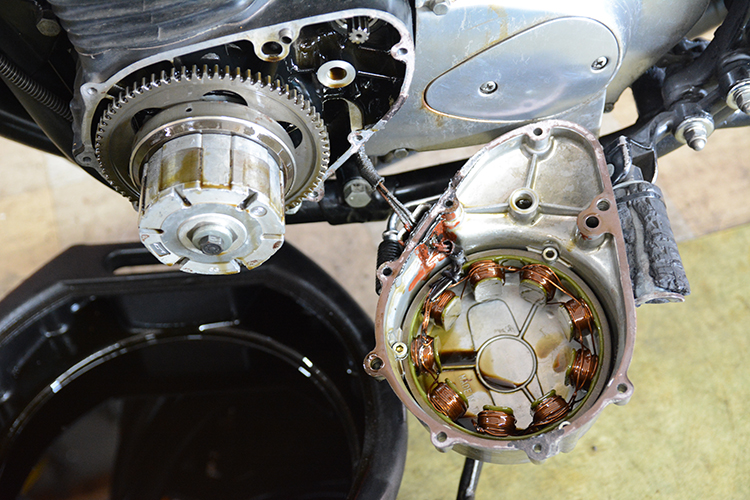

電気は発電機で作られる

まずはバイクの電気の流れを簡単に説明しましょう。

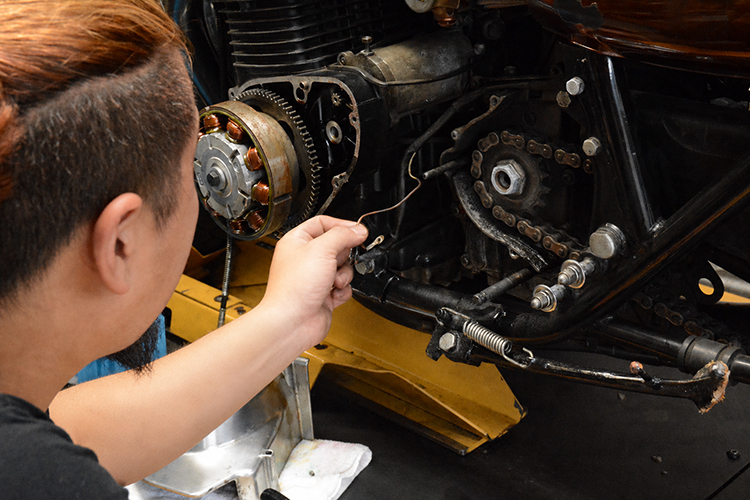

バイクには、エンジンの回転を利用して電気を作る発電装置があります。
この電気がバッテリーの充電や電装品の作動に使われます。
発電装置で作られる電気は、エンジン回転数によって変化します。

アイドリング中と高回転で走っているときでは発電量が変わるため、そのままでは電圧が安定しません。
また、発電装置で作られる電気は交流のため、そのままではバッテリーの充電や多くの電装品に使いにくい状態になっています。

レギュレータの主な役割

つまり発電された電気のままでは、バイクで使うには都合が悪いわけです。

この電気を使いやすく整えるのがレギュレータです。
レギュレータの役割は、大きく分けると次の3つです。

交流を直流に変える

バイクの発電装置で作られた電気は交流です。
しかしバッテリーなど、バイクの電装品には直流で作動するものが多くあります。

レギュレータは、発電された交流の電気を直流に変えて、さまざまな電装品で使えるようにします。

電圧を抑える

エンジンの回転数が上がると発電量も増えます。
その電気をそのままバッテリーに送ってしまうと、電圧が高くなりすぎてバッテリーや電装品を傷めてしまう可能性があります。

レギュレータは、電圧が高くなりすぎないように制御し、安定した電気を供給する役割を持っています。

バッテリーや電装品を守る

バイクにはヘッドライト、ウインカー、メーター、ECU、燃料ポンプなど、さまざまな電装品が使われています。
これらの部品は、安定した電圧で作動することを前提に作られています。

電圧が低すぎると正常に作動しにくくなり、高すぎると故障の原因になることがあります。
レギュレータは電気を整えることで、このようなトラブルを防いでいます。

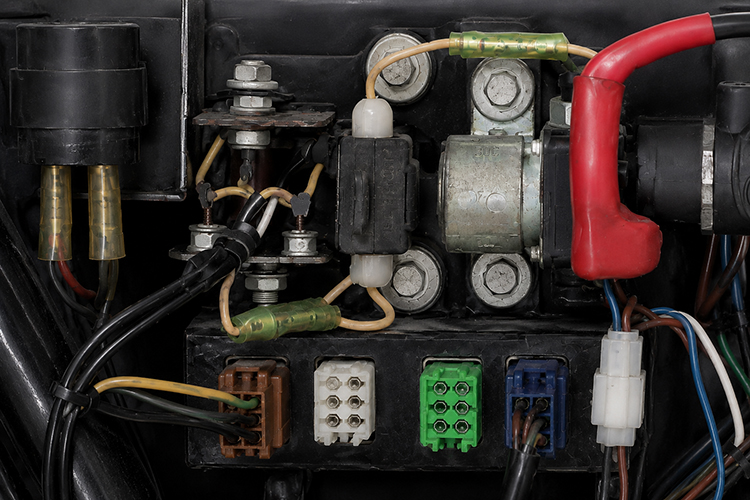

レギュレータはどこにある？

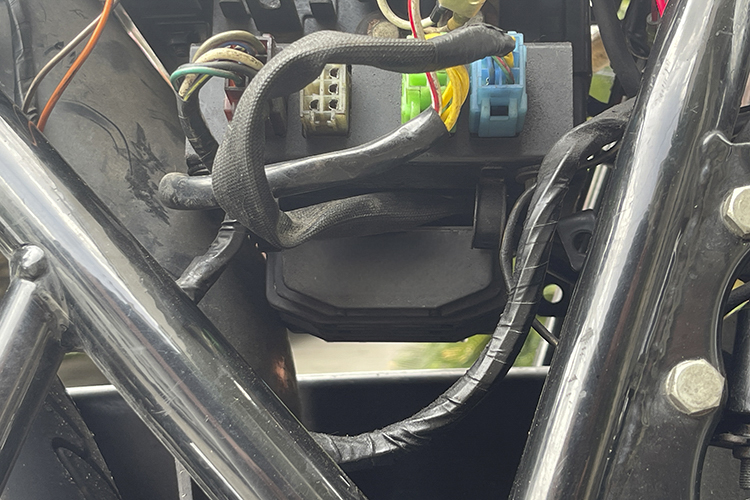

レギュレータがある場所は車種によって違いますが、サイドカバーを外した奥やシート下などに取り付けられていることが多いです。

タンクの下にある場合もありますが、熱を避けるためにエンジンから離した場所に取り付けられています。

レギュレータが故障するとどうなる？

レギュレータが故障すると、バイクの電気が安定しなくなります。
症状は車種や故障の仕方によって異なりますが、代表的なものを紹介します。

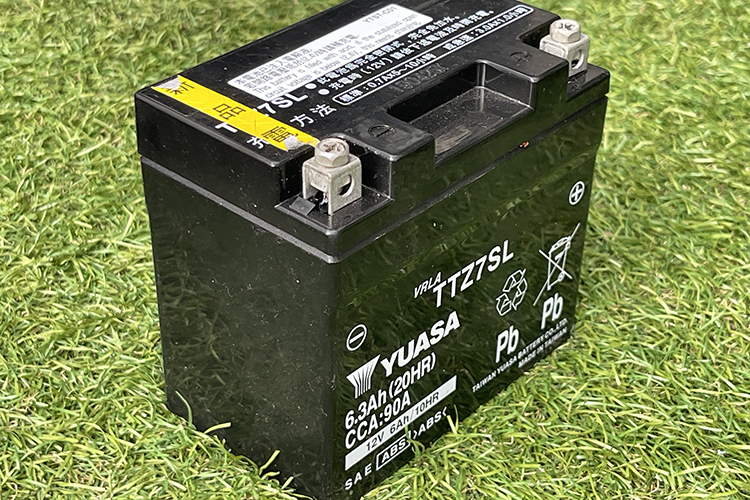

バッテリーが上がりやすくなる

レギュレータが正常に働かないと、バッテリーに十分な電気が充電されなくなることがあります。
例えば発電された電気が交流のままになってしまったら充電はできません。

その場合、バッテリー自体は新品に近い状態でも、走っているうちに電気が不足してしまい、セルモーターが回らない、エンジンがかからないといった症状につながります。
バッテリーを交換してもすぐに上がってしまう場合は、バッテリーだけでなくレギュレータを含めた充電系統のトラブルも疑う必要があります。

ライトやメーターの動きが不安定になる

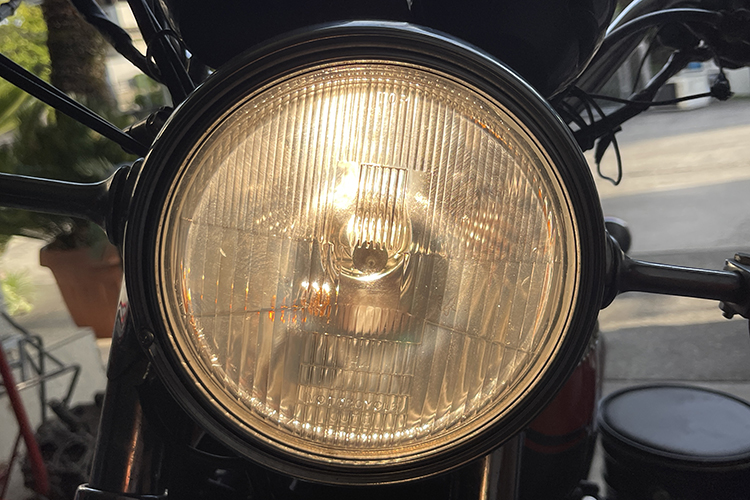

電圧が安定しないと、回転数によってヘッドライトの明るさが変わったりします。

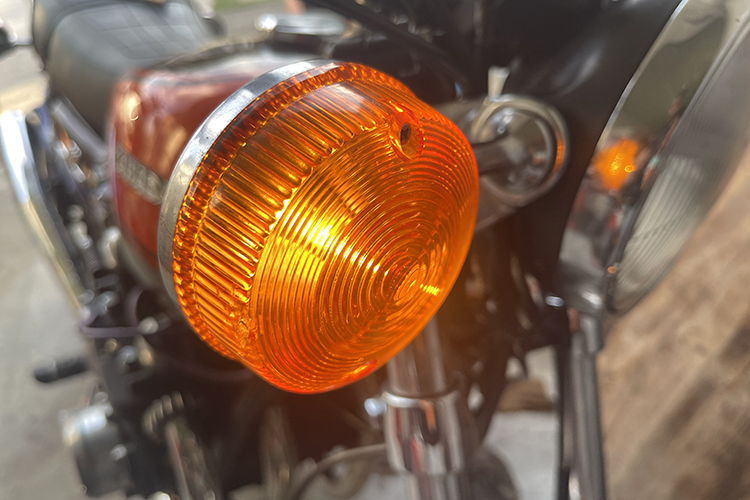

メーターの表示が不安定になったり、ウインカーの点滅がいつもと違ったりする場合もあります。

こうした症状はバッテリーの劣化や配線不良でも起こりますが、レギュレータ不良が原因になっていることもあります。

過充電でバッテリーを傷める

レギュレータが電圧を抑えられなくなると、バッテリーに高すぎる電圧がかかることがあります。
この状態を過充電と呼びます。

過充電が続くとバッテリーが熱を持ったり、膨らんだり、寿命が短くなったりすることがあります。
最近増えてきたリチウムイオンバッテリーに関しては過充電が発火につながる可能性もあるので要注意。
電装品に高い電圧がかかれば、ライトやメーター、ECUなどの故障につながる可能性もあります。

エンジン不調や停止

電気系統に大きなトラブルが出ると、走行中にエンジンが不調になったり、最悪の場合は停止してしまうこともあります。
特に最近のバイクでは、燃料噴射装置や点火装置が電気に依存していることが多いので、電圧の低下や不安定さが走行性能に影響する場合があります。

出先でバイクが動かなくなったら大変です。
だから電装系のトラブルが疑われる場合は早めに点検することが大切なのです。

レギュレータが故障する原因

レギュレータは電気を制御する部品であり、作動中に熱を持ちやすいパーツでもあります。
故障の原因はひとつとは限りませんが、代表的な原因を紹介します。

劣化

レギュレータに限らず、バイクの部品は長期間使用していると劣化してきます。

劣化を早める主な原因は振動や熱です。

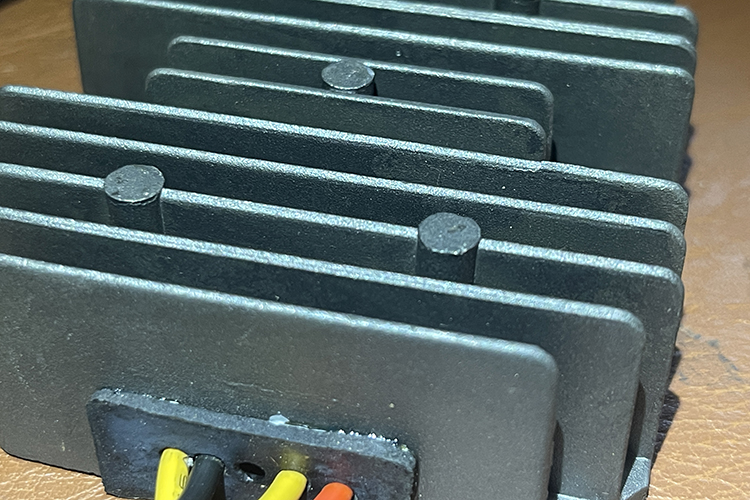

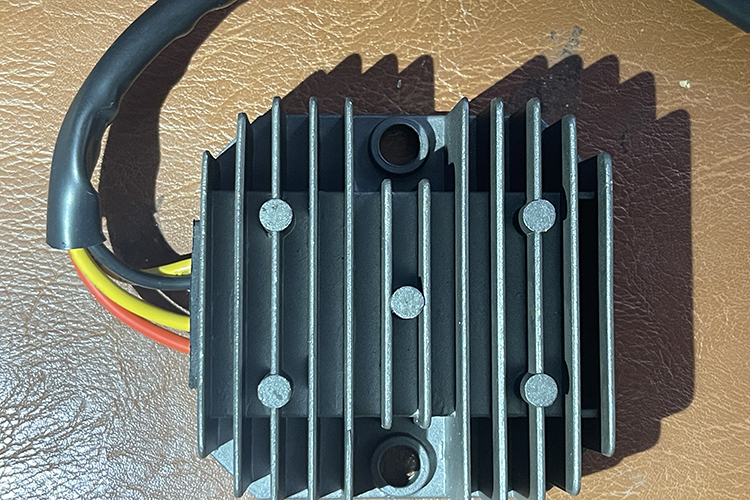

写真のような放熱フィンによって、発生した熱を逃がす構造になっていますが、温度が高くなりすぎると劣化が進むことになります。

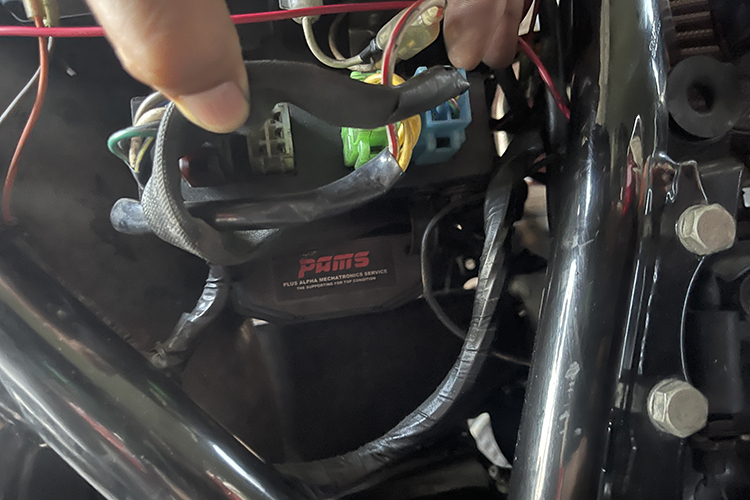

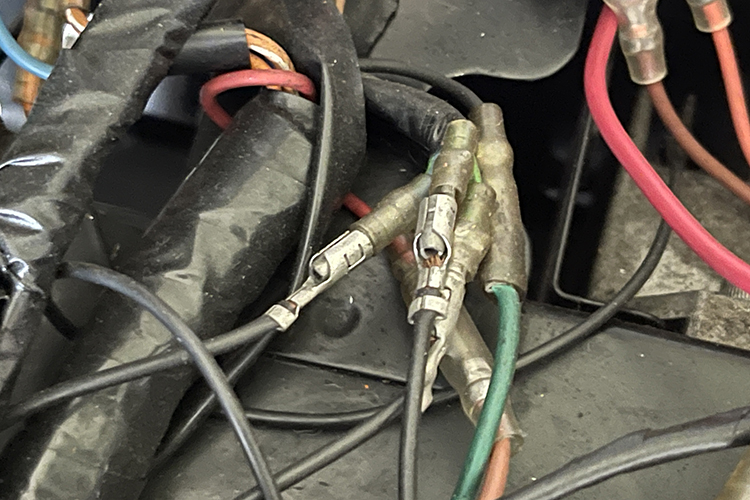

カプラーや配線の接触不良

レギュレータ本体が正常でも、配線やカプラーに接触不良があると電気が安定しません。

カプラーの腐食、端子の緩み、配線の断線などがあると、充電不足や電圧の不安定さにつながることがあります。
古いバイクや雨天走行が多いバイク、屋外保管のバイクでは、カプラーや端子の状態もチェックしたいポイントです。

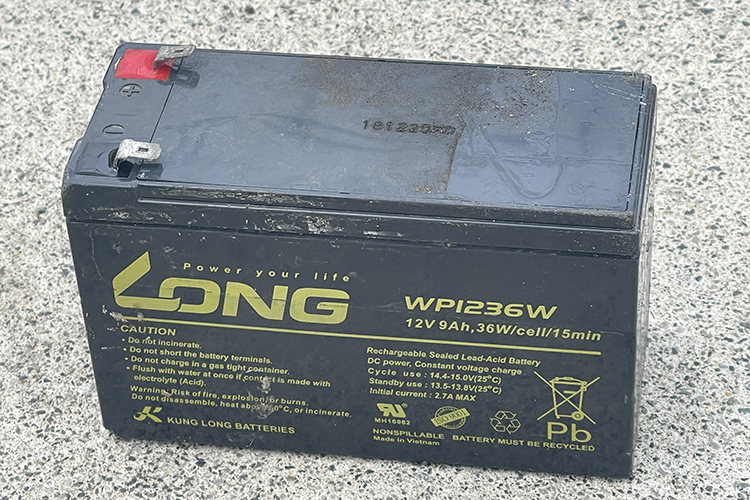

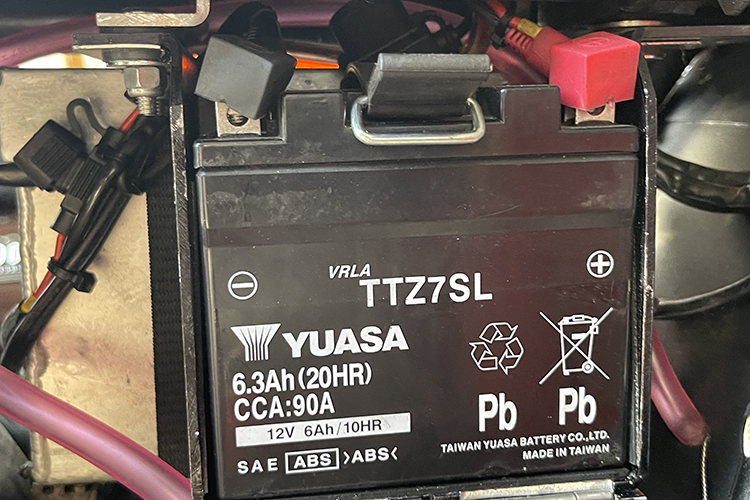

バッテリーの劣化

バッテリーが弱っていると、充電系統全体に負担がかかることがあります。
レギュレータの不調だと思って点検したら、実はバッテリーが原因だったというケースもあります。

反対に、レギュレータの故障が原因でバッテリーが傷んでしまうこともあります。
そのため、バッテリーとレギュレータなどを含め、充電系はセットで確認することが大切です。

レギュレータの点検はどうする？

レギュレータの状態を確認するには、バッテリー電圧や充電電圧を測定する方法があります。

ただし、電気系統の点検には正しい知識が必要です。
数値だけで原因を断定するのは難しく、バッテリー、ジェネレーター、配線、ヒューズ、アースなど、関連する部分を総合的に見る必要があります。

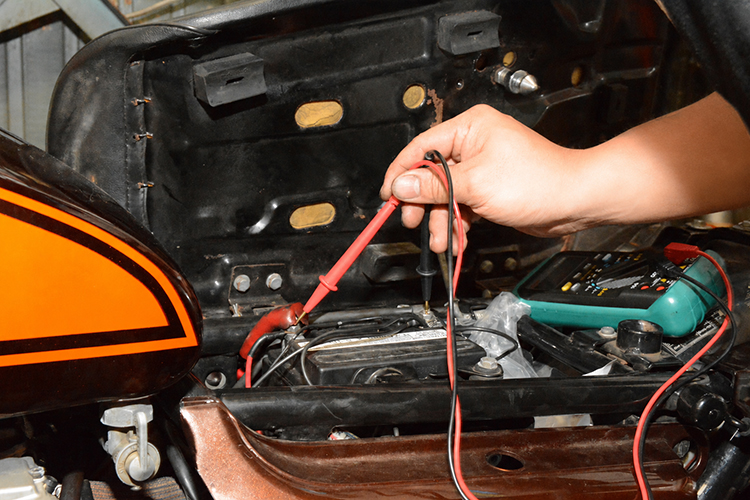

バッテリー電圧を測る

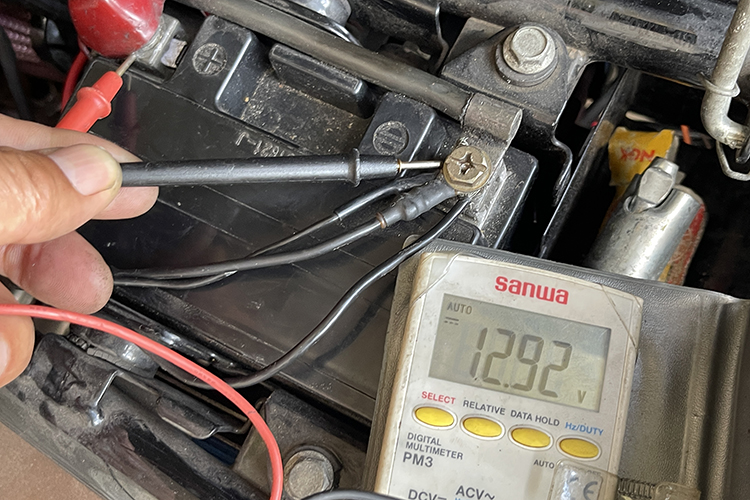

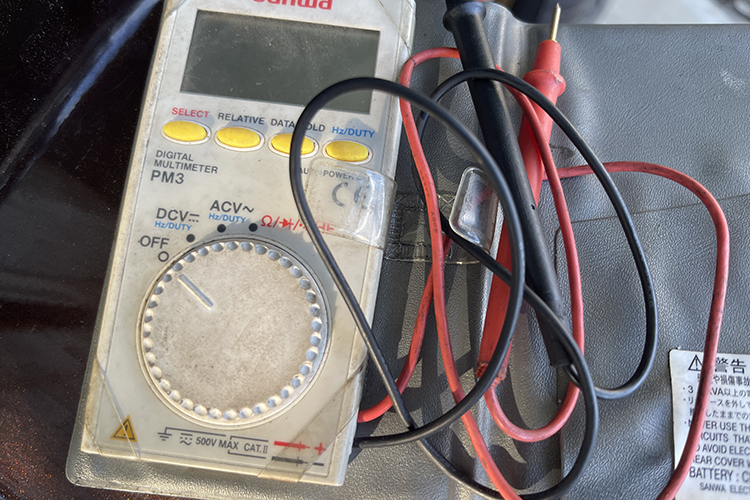

テスターを使ってバッテリー電圧を測定すると、バッテリーの状態や充電系統の異常を確認する手がかりになります。
エンジン停止時、アイドリング時、回転を上げたときで電圧がどのように変化するかを見ることで、充電されているかどうかを判断する材料になります。

12Vの車両であれば、通常12から13Vくらいになることが多いはず。
ただし、車種によって正常値は異なるため、サービスマニュアルや販売店の判断を基準にすることが大切です。

カプラーや配線の状態を見る

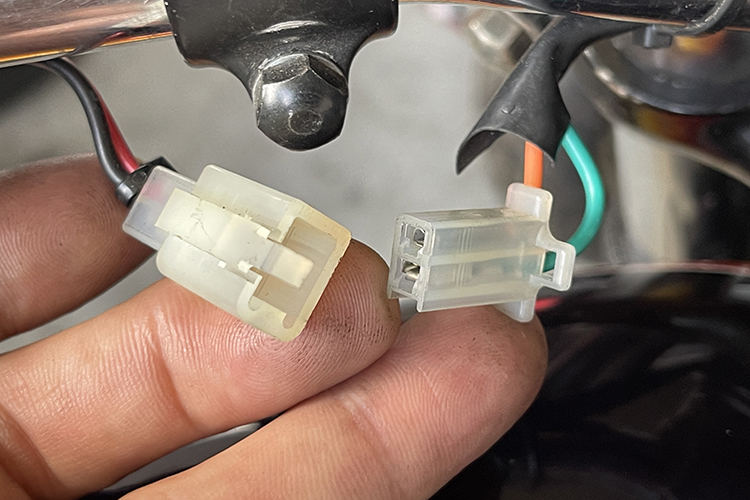

レギュレータ周辺のカプラーが焼けていないか、端子が腐食していないか、配線が傷んでいないかも確認ポイントです。

カプラーが溶けていたり、焦げたような跡があったりする場合は、電気抵抗が増えて熱を持った可能性があります。
そのまま乗り続けると大きなトラブルにつながる可能性もあるので、早めに点検を依頼しましょう。

自己判断しない

レギュレータは比較的交換しやすい位置にある車種もありますが、症状だけでレギュレータが原因と決めつけるのは良くありません。
バッテリー、ジェネレーター、配線、アース不良など、似た症状を出す原因は複数あります。

レギュレータだけを交換しても症状が直らない場合や、他の部品を壊してしまう場合もあるため、自己流の判断や修理はおすすめできません。
不安がある場合は整備士に相談するのが安心です。

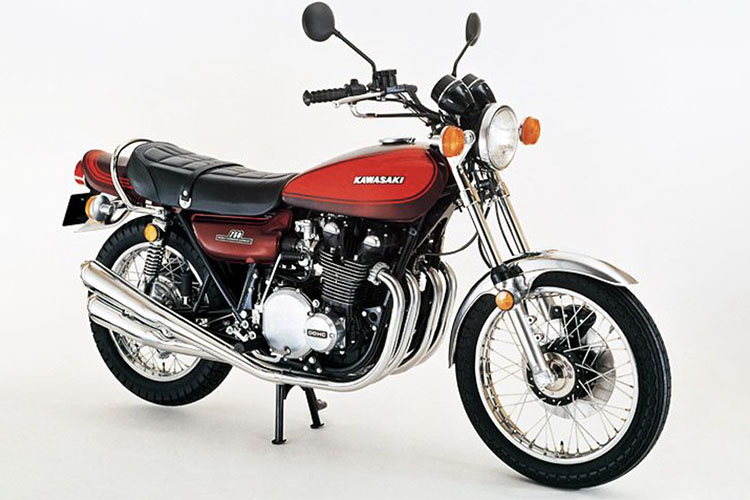

旧車は電気系の点検も大切

年式の古いバイクは、電気系のトラブルが出やすいものです。
特に整備されてこなかったバイクに関しては要注意です。

年式の古い車両を購入した場合は、電気系を総点検したほうが良いでしょう。
バイク王絶版車館では、トラブルの出やすい絶版車を経験豊富な整備士がコンディションを整えて販売しています。

レギュレータはバイクの電気を守る大切なパーツ

レギュレータは、普段あまり意識することのないパーツかもしれませんが、トラブルが出ると最悪の場合は走行できなくなります。
バッテリーを交換してもすぐに上がってしまう、ライトがちらつく、メーターの動きが不安定といった症状がある場合は、レギュレータを含む充電系統の点検を検討しましょう。

中古バイクを購入するときや、電装トラブルが気になるときは、専門知識のある販売店や整備工場に相談するのが安心です。
電気は目に見えないので、知識やテスターなどの機材がないと点検や修理が難しいためです。

バイク王では、豊富な知識を持つスタッフが中古バイク選びをサポートしています。
気になるバイクがある場合は、外装や走行距離だけでなく、電装系の状態についてもスタッフに確認しながら、自分に合った一台を探してみてください。
