バイクのブレーキキャリパーとは？種類や構造、メンテナンス方法について解説！

どんな乗り物でも、ブレーキは安全に関わる大切な装置です。
バイクも例外ではありません。

ブレーキはいくつかの部品で構成されており、その一つがブレーキキャリパーです。
キャリパーはブレーキの効きに大きく関わるため、普段から状態を確認しておきたい部品。

今回の記事ではブレーキキャリパーの役割と仕組み、代表的な種類、日常的に確認したいポイントについて、バイク初心者にもわかりやすく解説します。

ブレーキキャリパーとは

バイクのブレーキは、大きく分けるとディスクブレーキとドラムブレーキの2種類があります。
ドラムブレーキとディスクブレーキには、それぞれ長所と短所がありますが、現在のバイクではディスクブレーキが広く採用されています。
そしてブレーキキャリパーは、ディスクブレーキに使われる部品です。

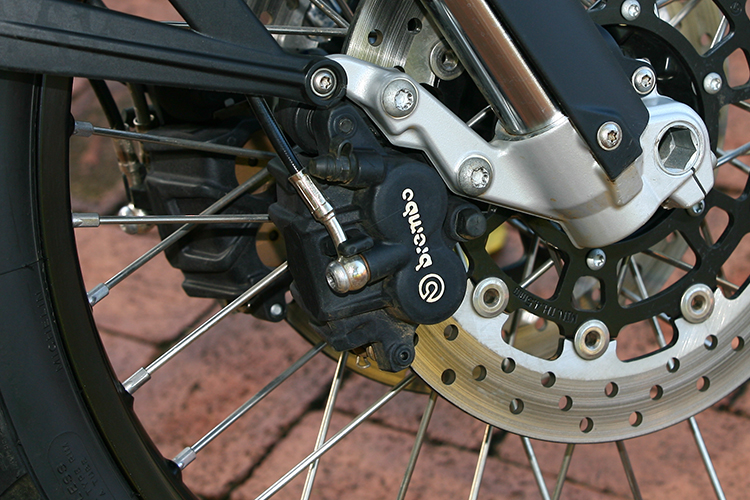

前輪用のキャリパーはフロントフォーク付近、後輪用のキャリパーはスイングアーム付近に取り付けられています。
ただし、車種によっては前輪がディスクブレーキ、後輪がドラムブレーキという場合もあります。
ドラムブレーキにはキャリパーを使用しないため、その場合はリアブレーキにキャリパーがありません。

ブレーキキャリパーの役目

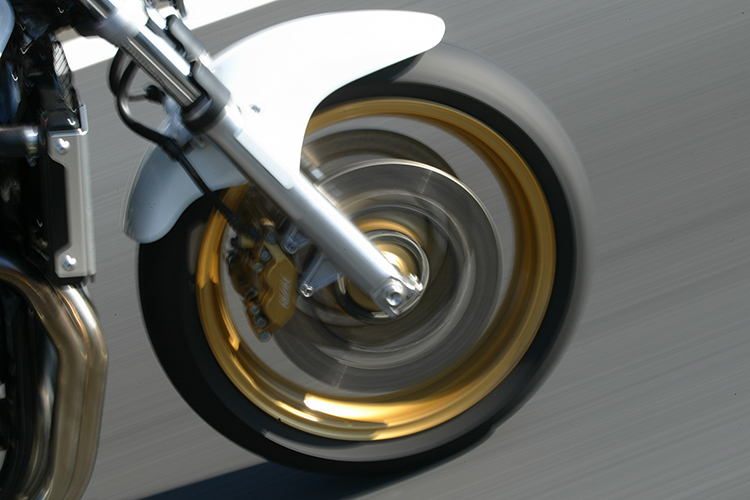

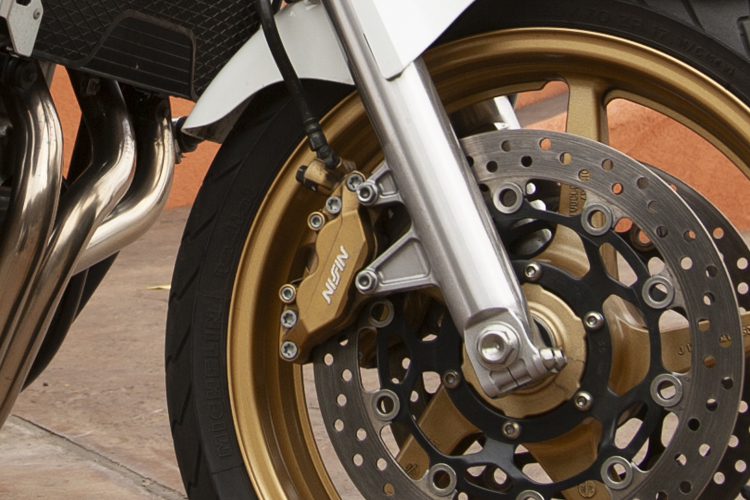

写真の金色の部品がキャリパーです。
ホイールと一緒に回転している金属の円盤がディスクローターです。

ライダーがブレーキレバーやブレーキペダルを操作すると、ブレーキフルードに圧力が伝わり、キャリパー内部のピストンが動きます。
ピストンがブレーキパッドを押してディスクローターを挟み、その摩擦でバイクを減速・停止させます。

キャリパーの仕組み

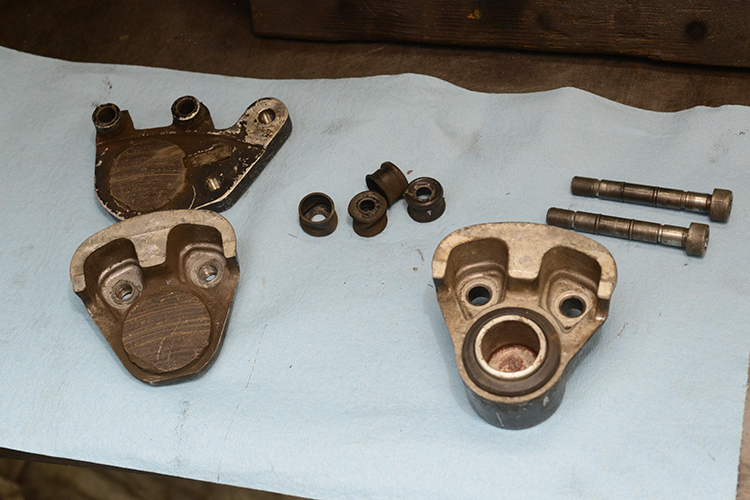

ブレーキキャリパーは、主にキャリパーボディ、ピストン、ピストンシール、ブレーキパッドなどで構成されています。
ここでは、それぞれの役目を見ていきましょう。

キャリパーボディ

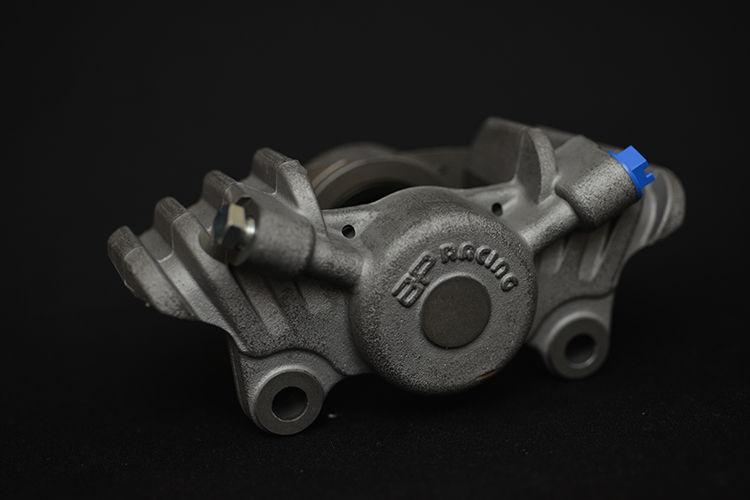

キャリパーボディは、キャリパー本体のことです。
内部にピストンやピストンシールが収まり、ブレーキパッドも取り付けられます。

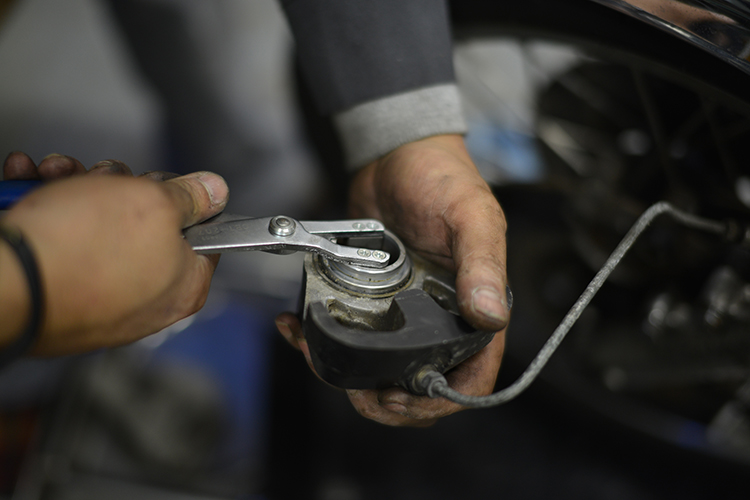

ブレーキピストン

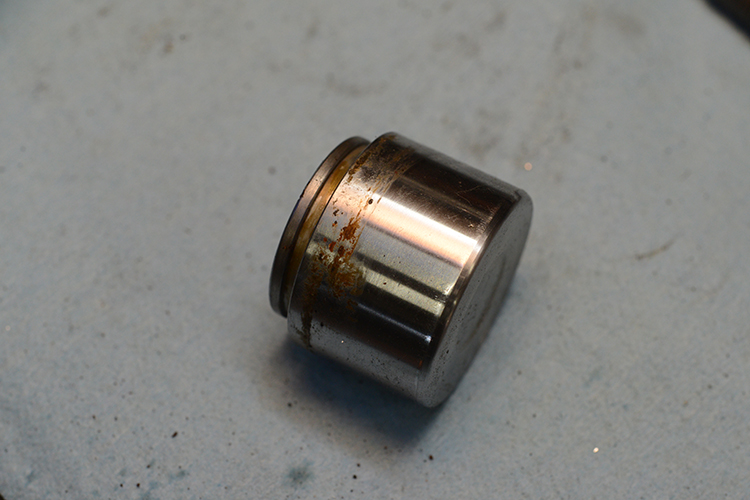

ブレーキピストンは、ブレーキフルードの圧力で動き、ブレーキパッドを押す部品です。
ピストンの数は、車種やキャリパーの形式によって異なります。

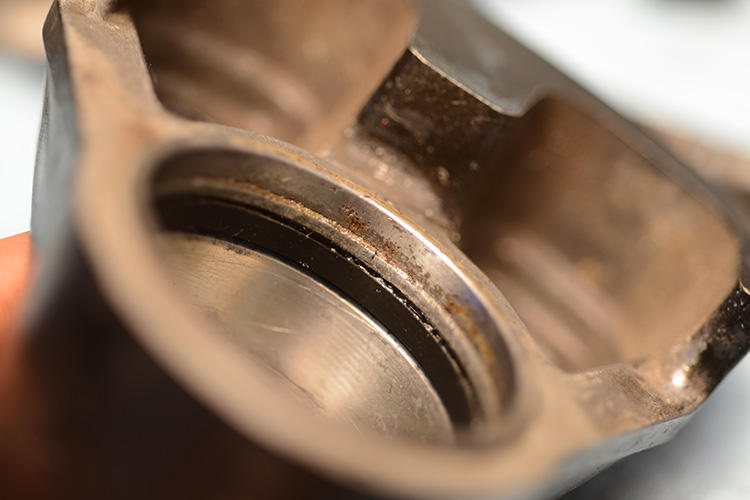

ピストンシール

ピストンとキャリパーボディの間にあり、ブレーキフルードが漏れないようにしているゴム製の部品がピストンシールです。
ピストンシールには、ブレーキレバーやペダルを離したときに、ピストンを元の位置へ戻す働きもあります。

汚れがたまったりシールが劣化したりすると、ピストンの戻りが悪くなり、ブレーキをかけていないのにパッドがディスクローターに当たってしまい、「ブレーキの引きずり」という症状の原因になります。

ブレーキパッド

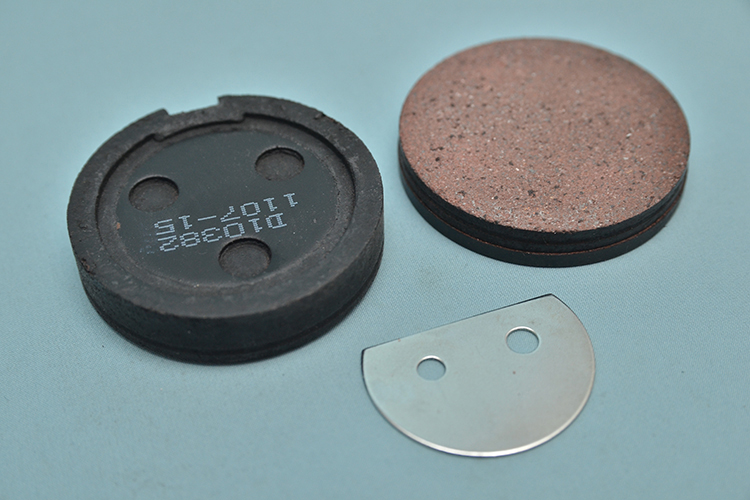

ブレーキパッドは、ピストンに押されてディスクローターを挟む摩擦材です。
ブレーキを使うたびに少しずつ摩耗するため、残量の点検と交換が必要になります。

車種によっては、効き方や耐久性が異なる社外品のブレーキパッドも販売されています。
種類を変えると、ブレーキの効き方や操作したときの感触が変わるので、色々なパッドを付け替えて試す人もいます。

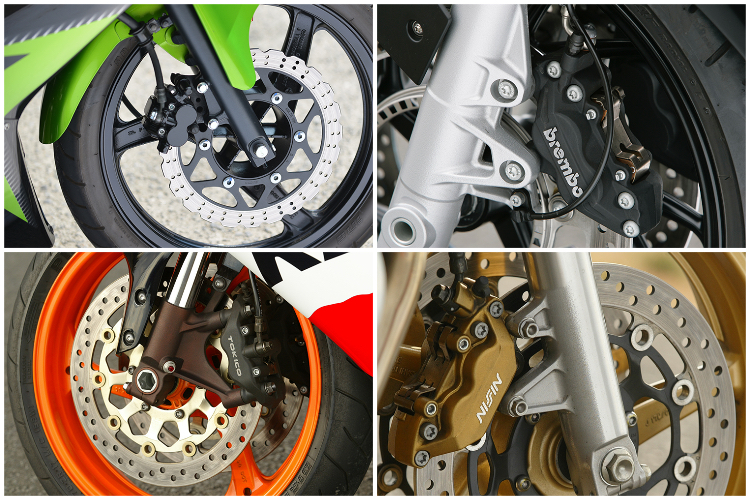

ブレーキキャリパーの種類

ブレーキキャリパーには、いくつかの種類があります。
バイクに使われている代表的なキャリパーを見ていきましょう。

片押し式（フローティングキャリパー）

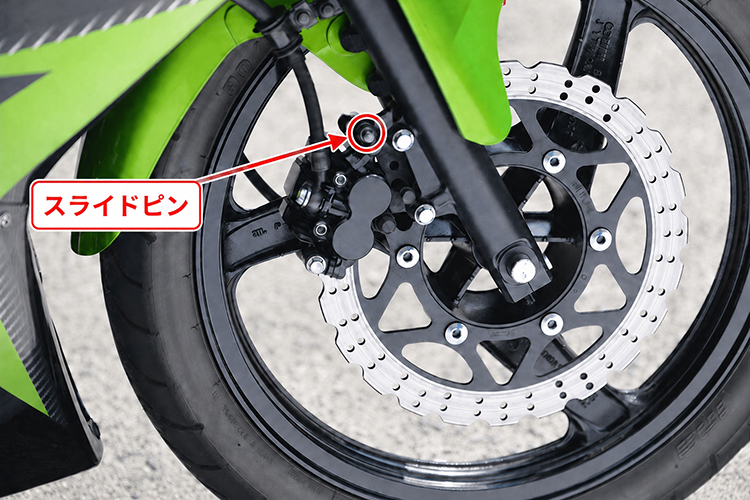

片押し式は、ディスクローターの片側だけにピストンがある構造です。
ピストンが片側のブレーキパッドを押すと、キャリパー本体がスライドし、反対側のパッドもディスクローターへ押し付けられます。

このようにキャリパー本体が動くため、フローティングキャリパーとも呼ばれます。
構造が比較的シンプルで、軽く作りやすく、コストも抑えやすいため、小排気量車から大型車まで幅広く使われています。

片押し式キャリパーはスライド部分が汚れたりさびたりすると、キャリパーが滑らかに動かなくなり、片側のパッドだけが大きく減ることがあります。
さらに症状が進むと、ブレーキの効きが悪くなったり、「引きずり」が起きたりします。
片押し式では、ブレーキパッドやピストンだけでなく、スライドピンの状態も重要なのです。

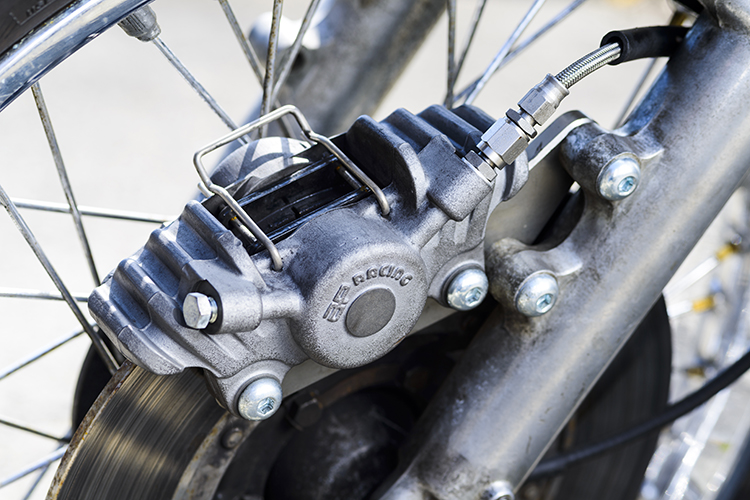

対向ピストン式（固定式キャリパー）

対向ピストン式は、ディスクローターの両側にピストンがあり、左右のブレーキパッドでディスクローターを挟む構造です。
片押し式のように、キャリパーボディが横へスライドすることはありません。

両側からパッドを押すため、力を均等に伝えやすく、キャリパーボディの変形も抑えやすいのが特徴です。
強くブレーキをかけたときも力が逃げにくいため、スポーツバイクなどで多く使われています。
ただし、片押し式より部品点数が多く、価格も高くなる傾向があります。

アキシャルマウント

キャリパーは、「片押し式」「対向ピストン式」という構造の違いだけでなく、車体への取り付け方でも分類されます。

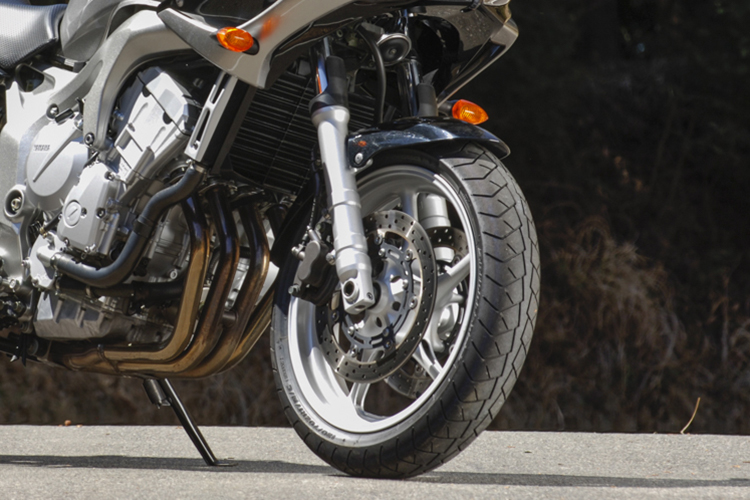

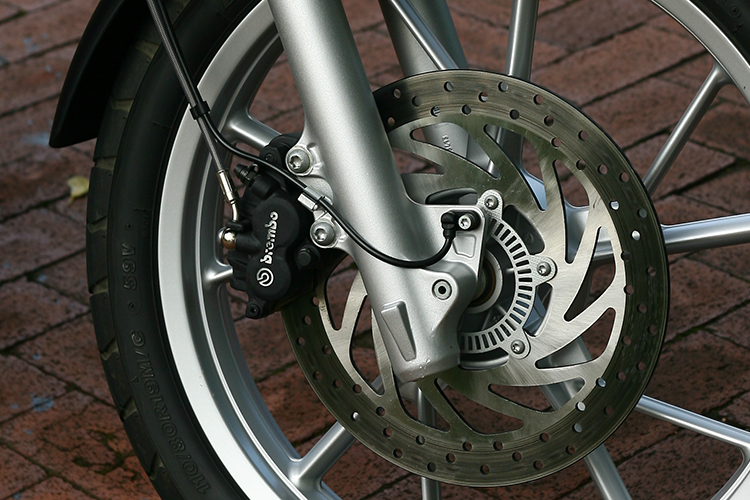

アキシャルマウントは、キャリパーを固定するボルトが、ホイールの車軸と平行に入る方式です。
一般的なモデルや旧型車など、幅広いバイクに採用されています。

ラジアルマウント

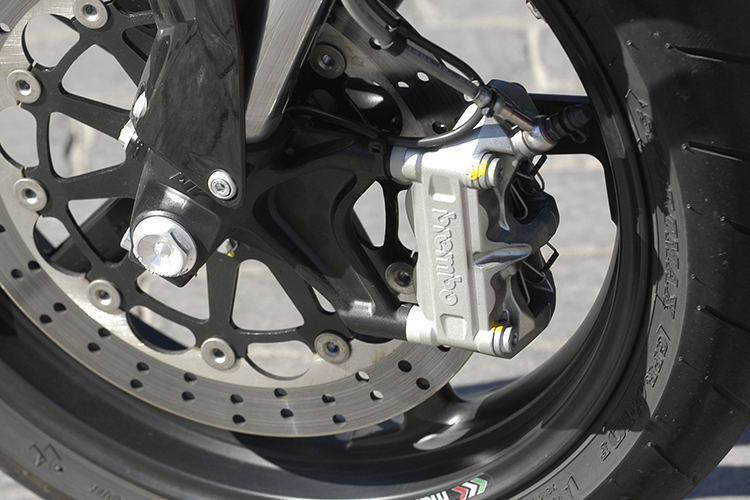

ラジアルマウントは、キャリパーを固定するボルトが車軸に対して直角に取り付けられる方式です。
取り付け部分をしっかり作りやすく、強いブレーキでもキャリパーのマウントが歪みにくいため、スポーツモデルを中心に使われています。

ポットの数とは

キャリパーの説明で使われる「ポット」は、ピストンの数を表す呼び方です。
1ポットはピストンが1個、4ポットはピストンが合計4個あることを意味します。

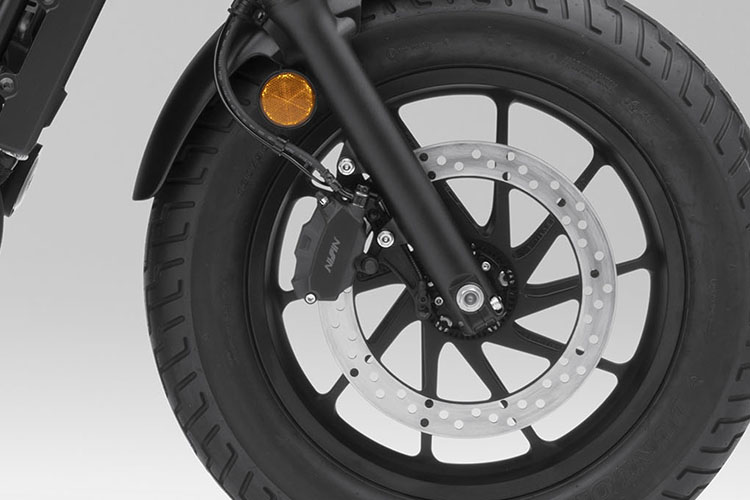

写真はレブル250のキャリパーで、片側に2個のピストンを並べた片押し式2ポットというスタイル。
これに対し左右に1個ずつピストンを配置した対向2ポットがあります。

キャリパーのトラブル

整備をしないまま長く使っていると、汚れやさびなどによってキャリパーの動きが悪くなることがあります。
ここでは、代表的なトラブルの症状を説明します。

ブレーキは安全に直結するため、専門知識のない人がキャリパーを分解・整備するのはおすすめできません。
異常を感じたら、バイクショップへ点検や修理を依頼してください。

ブレーキの引きずり

ピストンの戻りが悪くなったり、スライドピンの動きが渋くなったりすると、ブレーキレバーやペダルを戻しても、ブレーキがかかったような状態になることがあります。
これを「ブレーキの引きずり」といいます。

引きずりがひどくなると、燃費が悪くなり、ブレーキが過熱して、ブレーキパッドの摩耗も早くなります。
ブレーキパッドがディスクローターへ軽く触れるレベルであれば問題ありませんが、バイクを押したときに明らかに重い場合は、引きずりが発生している可能性があります。

ブレーキをかけるとハンドルが取られる

前輪の左右にブレーキがあるダブルディスク車では、片方のキャリパーだけ動きが悪くなると、ブレーキをかけたときにハンドルや車体が左右に取られることがあります。

タイヤやサスペンションなど、キャリパー以外に原因がある場合もあるのですが、いずれにしても異常があることは間違いありません。
違和感があるときは、バイクショップで確認してもらいましょう。

ブレーキの効きが悪い

ピストンやスライドピンの動きが悪い場合や、ブレーキパッドが使用限度を超えて摩耗している場合は、ブレーキの効きが悪くなることがあります。
ブレーキフルードの劣化や空気の混入などが発生している可能性もあります。

汚れなどで動きが悪くなる場合は症状が少しずつ進行していきますが、走行中に突然ブレーキの効きが悪くなったときは、大きなトラブルが発生している可能性があります。
安全な場所に停止し、走行を続けずに点検を依頼してください。

ブレーキキャリパーの日常点検

キャリパーは、定期的な点検と整備が必要な部品です。

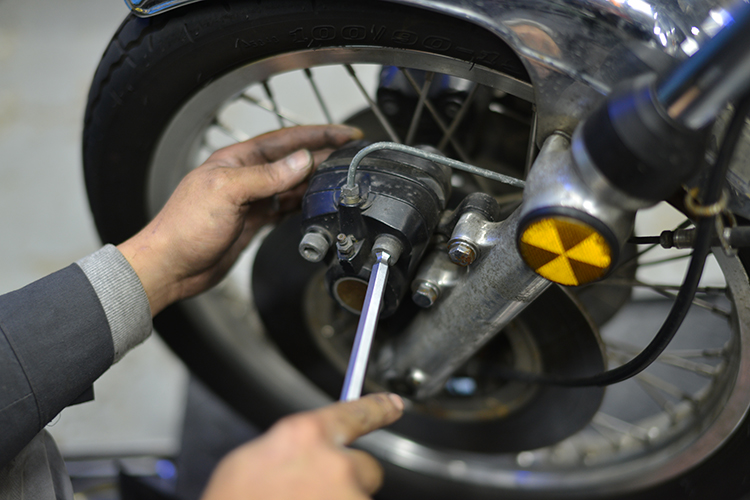

知識と技術があれば、取り外して清掃や整備を行うこともできますが、初心者がブレーキを分解・整備するのはおすすめできません。

ここでは、初心者でも分解せずに確認できるポイントを紹介します。

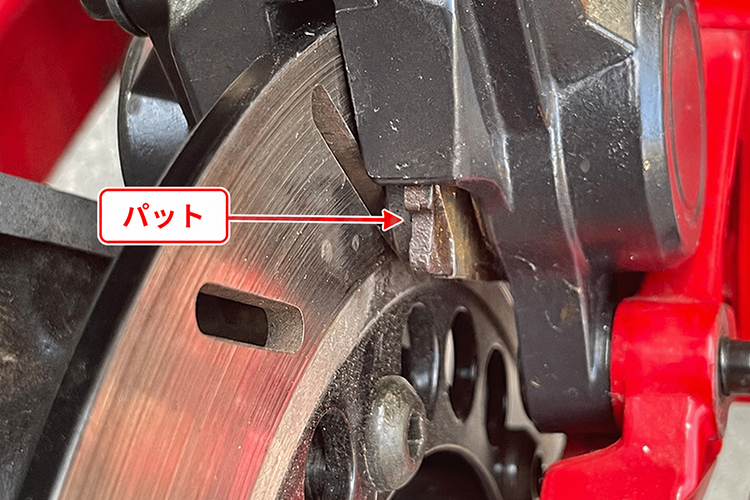

ブレーキパッドの残量と減り方を確認する

もっとも基本的な点検は、ブレーキパッドの残量確認です。
使用限度に近づいていたら交換が必要です。
使用限度や確認方法は車種によって異なるため、取扱説明書を確認してください。

左右や内側・外側で減り方が大きく違う場合は、キャリパーの動きが悪い可能性があります。

ブレーキフルードを確認する

キャリパー周辺やブレーキホースの接続部分から、ブレーキフルードが漏れていないか確認します。
にじみや濡れがある場合は、そのまま走行せず点検を受けてください。
ブレーキフルードそのものが走行によって消費されるわけではありませんが、ブレーキパッドが減ってピストンが出ると、フルードのタンク内の液面は少しずつ下がります。

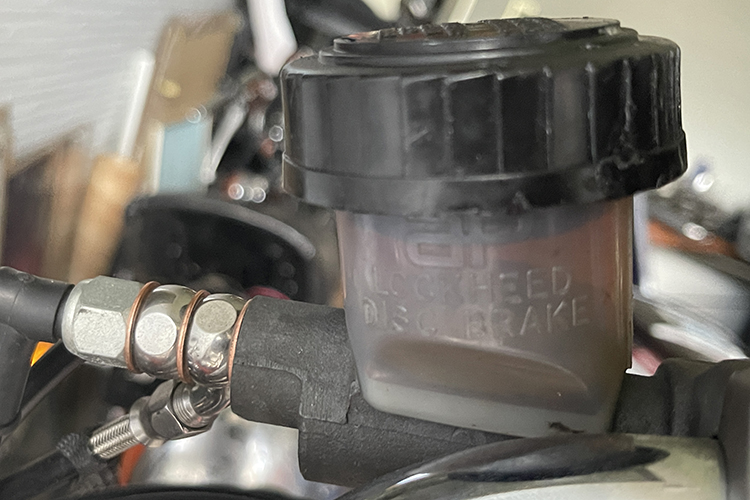

ブレーキフルードのリザーバータンクを見てフルード液面が上限と下限のラインの間にあるか確認するようにしましょう。
液面が下限より低い場合はフルードを足さなければなりませんが、継ぎ足す場合は使用しているフルードと同じものを使います。
不安がある場合はバイクショップで確認してもらいましょう。
